- 产品介绍

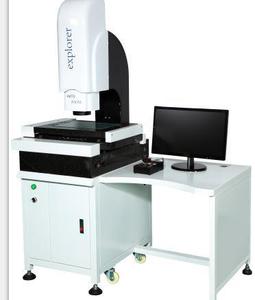

影像测量仪，二次元型号：GT-VMS2515
二次元产品用途及特点：
该仪器适用于以二次元测量为目的的一切应用领域，在机械、电子、仪表、塑胶等行业被广泛使用。
仪器具有多种数据处理、显示、输入、输出功能，特别：1工作台以圆转工作台的方式将工件摆正，使测量更快速方便！简宜好学！2 配有激光定位功能，将产品需要测量部分快速准确的定位！提高测量效率等功能非常实用；仪器备有RS-232接口，与电脑连接后，采用测量软件测绘图形进行处理及输出
二次元产品规格及参数：
二次元产品用途及特点：
该仪器适用于以二次元测量为目的的一切应用领域，在机械、电子、仪表、塑胶等行业被广泛使用。
仪器具有多种数据处理、显示、输入、输出功能，特别：1工作台以圆转工作台的方式将工件摆正，使测量更快速方便！简宜好学！2 配有激光定位功能，将产品需要测量部分快速准确的定位！提高测量效率等功能非常实用；仪器备有RS-232接口，与电脑连接后，采用测量软件测绘图形进行处理及输出
二次元产品规格及参数：
| 名 称 | 参 数 | |
|
工 作 台 |
金属台面尺寸(MM) | 460 ×340 |
| 圆形玻璃台面尺寸:(MM) | ?274 | |
| X坐标行程:(MM) | 250 | |
| Y坐标行程：(MM) | 150 | |
| 仪器外形尺寸(长)Х(宽)Х(高) MM： | 580Х 650 Х1100 | |
| 仪器重量（KG）： | 200 | |
|
Z坐标升降行程:(MM)：170(调焦) 工作距离（MM）：95 X/Y/Z数显分辨率：0.0005MM (0.5UM) X、Y坐标示值误差：≤（3+L/200）ΜM |
||
|
影 像 系 统 |
摄影机：彩色1/3″CCD摄影机(日本索尼芯片） 变焦物镜倍率：0.7～4.5X（定格变倍，无需每次校准） 视频总倍率：30X～230X 物方视场：7～1.1MM |
|
| 照 明 | 表面光源与透射光源均用LED，亮度可调 | |
| 电 源 | 180V（AC）～260V（AC） 50HZ | |
| 测量软件 | VMS测量软件，可测线、角、圆，随圆、圆心距、角度、高度、平面距、空间距、平整度、球，自动逆向扫描等，自动输出WORD/EXEL/CAD！ |
