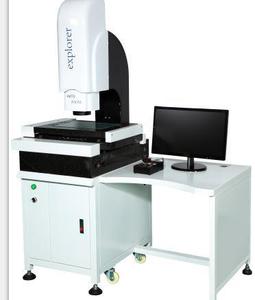

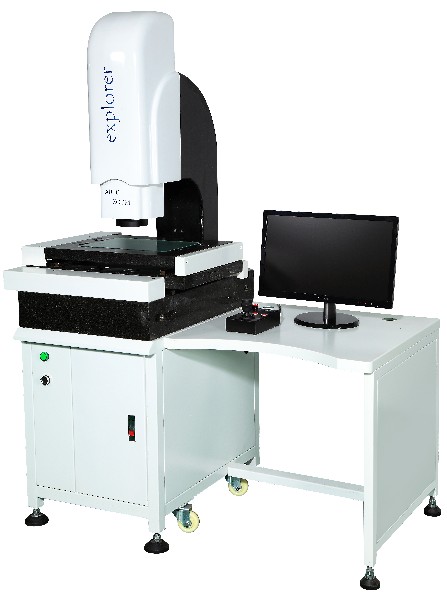

3D影像测量仪，2.5次元技术规格
3D影像测量仪，2.5次元产品用途及特点
该仪器适用于以二次元测量为目的的一切应用领域，在机械、电子、仪表、塑胶等行业被广泛使用。
仪器具有多种数据处理、显示、输入、输出功能，使测量更快速方便！简宜好学！配有激光定位功能，将产品需要测量部分快速准确的定位！提高测量效率等功能非常实用；仪器备有RS-232接口，与电脑连接后，采用测量软件测绘图形进行处理及输出
3D影像测量仪，2.5次元产品规格及参数
| 仪器型号 | GT-VMT3020 | |
|
工作台 |
金属台面尺寸（mm） | 450×320 |
| 玻璃台面尺寸（mm） | 330×230 | |
| 运动行程（mm） | 300×200 | |
| 仪器重量（mm） | 180 | |
|
Z座標升降行程:(mm)：170(調焦) 工作距離（mm）：95 X/Y/Z數顯解析度：0.0005mm (0.5um) X、Y坐標示值誤差：≤（3+L/200）μm |
||
|
影 像 系 統 |
攝影機：彩色1/3″CCD攝影機(日本索尼芯片） 變焦物鏡倍率：0.7～4.5X（定格变倍，无需每次校准） 視頻總倍率：30X～230X 物方視場：7～1.1mm 测针系统：英国雷尼绍MCP标准测头，配￠2MM或￠1MM红宝石测头！ |
|
| 照 明 | 表面光源與透射光源均用LED，亮度可調 | |
| 電 源 | 180V（AC）～260V（AC） 50HZ | |
| 測量軟體 | VMS測量軟體，可測線、角、圓，随圆、圓心距、角度、高度、平面距、空間距、平整度、球，自动逆向扫描等，自动输出WORD/EXEL/CAD！ |
l 3D影像测量仪，2.5次元 附件1：仪器选配件
| 儀器配件 | 1X鏡筒（標配） 0.5X鏡筒（選配） | ||||
| 變焦鏡 | 0.7X～4.5X 0.7X～4.5X | ||||
| 附加鏡 | 視頻倍率 | 物方視場（mm） | 視頻倍率 | 物方視場(mm) | 工作距離 |
|
0.5X(選) 標 配 2X（選） |
15X～95X 30X～190X 60X～380X |
20～3.2 10～1.6 5～0.8 |
7.5X～48X 15X～96X 30X～190X |
40～6.4 20～3.2 10.6～1.6 |
175 96 32 |
3D影像测量仪，2.5次元附件2：仪器配置表
| 機型 | GT-VMT3020 3D影像测量仪 |
| CCD | 高分辨率彩色CCD1/3〞580VL（日本索尼芯片） |
| 鏡頭 | 高清晰台湾镜头 |
| 軟體 | VMS測量軟體（含視頻卡、光碟及加密鎖） |
| 光柵尺 | 三轴配高分辩率光栅尺寸0.0005MM |
| 探针 | 英国雷尼绍MCP标准测头，配￠2MM或￠1MM红宝石测头！ |
| LED光源 | 冷光源长寿命可调光源 |
| 數據處理器 | 自主研发控制器 |
| 導軌 | 台湾高精度产 |
| 鑄件工作臺 | 整体铸造,多次处理一体工作台 |
| 基座 | 00级大理石 |
