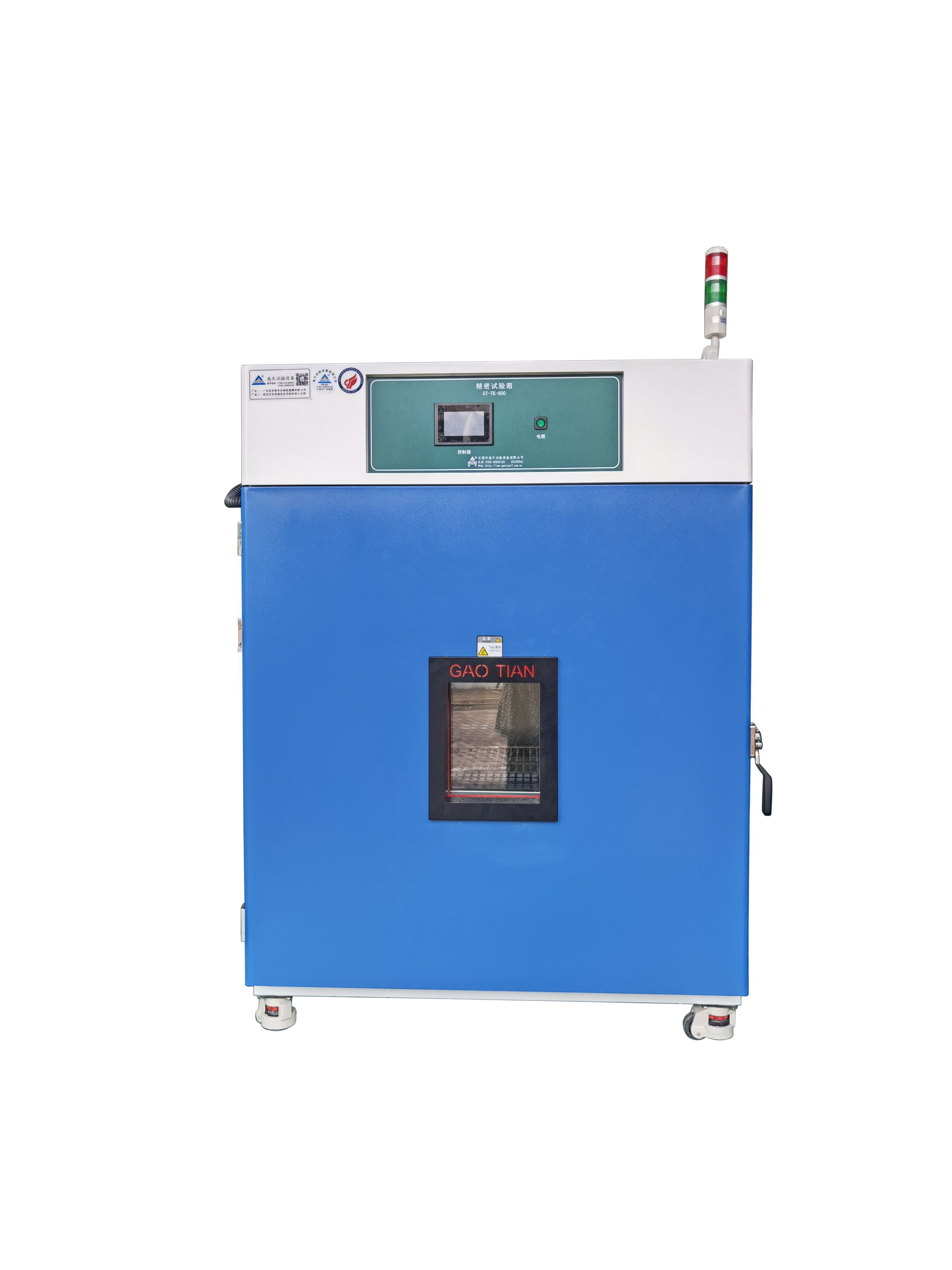

800L精密烤箱

800L精密烤箱

咨询热线:18002895812
产品介绍

GT-ZK-64精密烤箱产品方案






1、内尺寸:400(宽)×400(深)×400(高)mm;(单箱式)

2、外尺寸约:700(宽)×630(深)×1320(高)mm+110轮高,以实物为准;

3、箱体结构:整机结构为一体式;

4、真空泵安装:真空泵安装于机器下部;

5、隔层:内分二层,配不锈钢网板二块;

6、面板安装:控制面板安装于机台下方(如图);

7、开门方式:单门由右至左开启;

8、可视窗:门上带可视窗,规格W200*H250mm;

9、内材质为:304#不锈钢板,厚3.0mm,内箱加强处理,抽真空不变形;

10、外材质为:冷轧钢板,厚1.0mm,粉体烤漆处理(米白色);

11、保温材质为:耐高温岩棉,保温效果好;

12、安装带刹车活动脚轮,可任意推动;




1、温度控制为PID数显仪表(台湾台松仪表EM705),单点式控温,可自动演算,PV/SV同时显示,按键设定;


2、定时器设定:1秒-9999时(可选择设定小时、分钟、秒)温到计时,时间到停止加热,同时报警提示;


3、感温线(K)型;


4、输出为3-32V;


5、电流控制器为:PID+SSR固态继电器;


6、加热方式:采用三面加热的热辐射的方式;(内箱外壁左、右、底三面)


7、发热材料为:不锈钢高温加热管;


8、温度范围:常温+20-250℃之间;


9、控制精度:±0.5℃;


10、显示精度:0.1℃;


11、温度过冲:≤3℃;


12、箱内温度偏差分布:±5.0℃.(无真空下,空箱测试)









1、机台门口采用高密度性的硅胶条进行密封;

2、采用松下数显式真空表来显示箱内的相对真空度;


              真空表


3、真空控制方式为:自动控制式,启动抽真空达设定真空度时自动停止,低于下限时自动启动,以此循环工作,来保持箱内真空度恒压;


4、泄压方式:烘烤、试验或是中途取放产品时,启动电磁泄压;


5、机台真空度范围:0至-100.0KPa,地区不同显示真空度不同;


6、真空泄漏率:约1.0KPa每小时;


7、使用真空度:0至-100.0KPa;


8、最高真空度控制偏差:±0.2KPa;


9、抽真空气体温度条件:在抽真空前确定箱内温度低于80度以内,防止空气温度过高容易损坏真空泵;


10、真空泵开启时间要求:在对箱子抽真空时,真空泵一次启动时间不能超过20分钟,泵体冷却后可再次工作;


11、真空泵配置:XD-20直连式真空泵,电机功率220V/990W;



                       真空泵







1、电压 220V

2、电流 25A

3、总功率 5.5KW

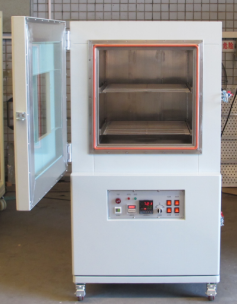

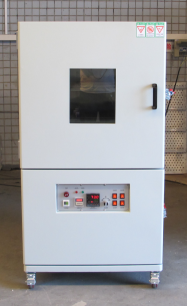

机1.png   机2.png
